构建五级流水线——lab+-PMP

本文最后更新于 2026年6月19日 08:17:00

一、PMP的背景原理

1. 组成

PMP分成pmpcfg和pmpaddr。根据csrfile的内容可知，本Lab要求实现的是单pmpcfg+单pmpaddr的组合。

2. pmpaddr

是地址右移2为后的值。实际处理过程中需要左移两位。

3. pmpcfg

单个PMP条目（entry）的pmpcfg一共8位，在本实现中只使用 pmpcfg0[7:0]，也就是 entry 0。分别代表以下含义：

位	名称	含义
`0`	`R`	允许读
`1`	`W`	允许写
`2`	`X`	允许取指执行
`4:3`	`A`	地址匹配模式
`7`	`L`	锁定位

其中，A位最为重要，它决定了CPU应该如何处理pmpaddr中的值。根据pmpcfg[4:3]的值，一共分成4类：

1）A=0

表示不启用PMP表项，不匹配任何地址

2）A=1

表示Top of range：

若当前PMP不是第0个，匹配 \((pmpaddr_{i-1} << 2) \le y < (pmpaddr_i << 2)\)
若当前PMP是第0个，匹配 \(0 \le y < (pmpaddr_0 << 2)\)

3）A=2

表示Naturally aligned four-byte region，表示从 \((pmpaddr << 2)\) 开始的4字节（包含）

4）A=3

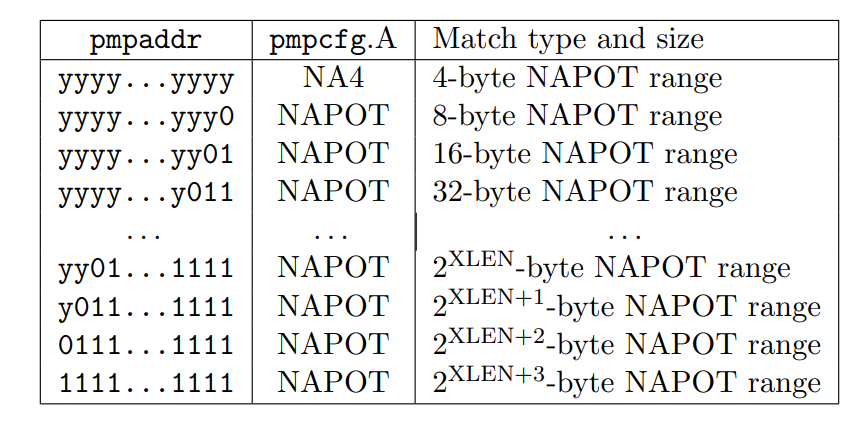

表示Naturally aligned power-of-two region,\(\ge\) 8 bytes 这时会从低位开始寻找连续1的个数，设找到n个，则表示从 (pmpaddr & ~((1 << x) - 1)) << 2 开始的\(2^{n+3}\)个字节 NA4和NAPOT表示的字节范围

二、PMP的具体实施

1. pmp_checker

这个模块用于判断地址是否匹配，输入物理地址、访问大小、访问类型、当前特权级和 PMP 配置，输出本次访问是否允许以及对应的 access fault cause。

pmp_checker.sv
module pmp_checker
    import common::*;
    import my_pkg::*;
(
    input  u64          paddr,
    input  msize_t      access_size,
    input  mmu_access_t access_type,
    input  priv_t       current_priv,
    input  u64          pmpcfg0, pmpaddr0,

    output u1           allow,
    output u64          fault_cause
);

pmpcfg0[7:0] 被拆分成权限位、地址匹配模式和锁定位。PMP 拒绝访问时按照原始访问类型产生 access fault：取指为 1，load 为 5，store 为 7。

pmp_checker.sv
    always_comb begin
        unique case (access_type)
            MMU_REQ_INST:  access_fault_cause = 64'd1;
            MMU_REQ_LOAD:  access_fault_cause = 64'd5;
            MMU_REQ_STORE: access_fault_cause = 64'd7;
            default:       access_fault_cause = 64'd5;
        endcase
    end

    assign cfg0 = pmpcfg0[7:0];
    assign pmp_r = cfg0[0];
    assign pmp_w = cfg0[1];
    assign pmp_x = cfg0[2];
    assign pmp_a = cfg0[4:3];
    assign pmp_l = cfg0[7];

定义辅助函数msize_to_bytes，将枚举类型对应回具体数值

function automatic u64 msize_to_bytes(input msize_t size);
    begin
        unique case (size)
            MSIZE1:  msize_to_bytes = 64'd1;
            MSIZE2:  msize_to_bytes = 64'd2;
            MSIZE4:  msize_to_bytes = 64'd4;
            MSIZE8:  msize_to_bytes = 64'd8;
            default: msize_to_bytes = 64'd8;
        endcase
    end
endfunction

定义辅助函数count_low_ones，检查从最后一位开始的连续1的个数

function automatic u7 count_low_ones(input u64 value);
    u7 count;
    u1 done;
    begin
        count = 7'b0;
        done = 1'b0;
        for (int unsigned i = 0; i < 64; i++) begin
            if (!done) begin
                if (value[i]) begin
                    count = count + 7'd1;
                end else begin
                    done = 1'b1;
                end
            end
        end
        count_low_ones = count;
    end
endfunction

根据A位的值具体对应规则。需要注意边界条件： - TOR时pmpaddr不能为0。当pmpaddr=0时，对应[0,0)，区间为空。但由于数值溢出的原因，计算时反而会匹配[0,0xffff_ffff_ffff_ffff)，导致错误 - 当pmpaddr全为1时，会左移64位，属于不规范操作。因此单独处理 - 连续1的个数>=61位时，左移位数>=64，同样单独处理，解释为匹配所有地址

pmp_checker.sv
    always_comb begin
        napot_ones = count_low_ones(pmpaddr0);
        napot_shift = napot_ones + 7'd3;
        napot_mask = 64'b0;
        napot_bytes = 64'b0;
        range_start = 64'b0;
        range_end = 64'b0;
        range_valid = 1'b0;

        unique case (pmp_a)
            2'b00: begin
                range_valid = 1'b0;
            end
            2'b01: begin
                range_start = 64'b0;
                range_end = (pmpaddr0 << 2) - 64'd1;
                range_valid = (pmpaddr0 != 64'b0);
            end
            2'b10: begin
                range_start = pmpaddr0 << 2;
                range_end = (pmpaddr0 << 2) + 64'd3;
                range_valid = 1'b1;
            end
            2'b11: begin
                if (napot_ones >= 7'd64) begin
                    napot_mask = {64{1'b1}};
                end else begin
                    napot_mask = (64'b1 << napot_ones) - 64'd1;
                end

                if (napot_shift >= 7'd64) begin
                    range_start = 64'b0;
                    range_end = {64{1'b1}};
                end else begin
                    napot_bytes = 64'b1 << napot_shift;
                    range_start = (pmpaddr0 & ~napot_mask) << 2;
                    range_end = range_start + napot_bytes - 64'd1;
                end
                range_valid = 1'b1;
            end
            default: begin
                range_valid = 1'b0;
            end
        endcase
    end

权限判断遵循 M/S/U 的差异：L=0 时 M 模式不受限制；S/U 模式必须匹配 entry 并满足对应 R/W/X 权限；未匹配时 S/U 拒绝、M 模式允许。

pmp_checker.sv
    always_comb begin
        unique case (access_type)
            MMU_REQ_INST:  perm_allow = pmp_x;
            MMU_REQ_LOAD:  perm_allow = pmp_r;
            MMU_REQ_STORE: perm_allow = pmp_w;
            default:       perm_allow = 1'b0;
        endcase
    end

    always_comb begin
        if ((current_priv == PRIV_M) && !pmp_l) begin
            allow = 1'b1;
        end else if (!addr_match) begin
            allow = (current_priv == PRIV_M);
        end else begin
            allow = perm_allow;
        end
    end

    assign fault_cause = allow ? 64'b0 : access_fault_cause;

为了避免只检查起始地址导致跨界访问漏判，checker 先根据访存大小计算 [paddr, access_last]。只有完整访问范围落入 PMP 区间，才认为地址匹配。

pmp_checker.sv
    assign access_bytes = msize_to_bytes(access_size);
    assign access_last = paddr + access_bytes - 64'd1;
    assign access_overflow = access_last < paddr;

最终判断式如下

assign addr_match = range_valid &&
                    !access_overflow &&
                    (paddr >= range_start) &&
                    (access_last <= range_end);

2. csr_file

CSR 文件把 pmpcfg0 和 pmpaddr0 作为输出暴露给顶层，并实现 L 位锁定语义。锁定后对 pmpcfg0 和 pmpaddr0 的后续写入都会被忽略，直到 reset。

1
2
3

csr_file.sv
    output u64   stvec, sscratch, sepc, scause, stval, medeleg, mideleg,
    output u64   pmpcfg0, pmpaddr0

由于只实现pmpcfg0，因此截取低8位，且5、6位保持为0

csr_file.sv
    function automatic u64 legalize_pmpcfg0(input u64 value);
        begin
            legalize_pmpcfg0 = {56'b0, value[7], 2'b0, value[4:0]};
        end
    endfunction
    pmpcfg0_reg  <= (csr_write_enable && (csr_write_addr == CSR_PMPCFG0) && !pmpcfg0_reg[7]) ?legalize_pmpcfg0(csr_write_data) : pmpcfg0_reg;
    pmpaddr0_reg <= (csr_write_enable && (csr_write_addr == CSR_PMPADDR0) && !pmpcfg0_reg[7]) ?csr_write_data : pmpaddr0_reg;

3. core

就是普通的连线：加入 pmp_checker include；声明从 CSR 文件接出的 PMP 配置线；把配置线分别接到 csr_file 和 MMU。

core.sv
`include "src/utils/pmp_checker.sv"
u64 csr_pmpcfg0, csr_pmpaddr0;
    csr_file u_csr_file(
        .mideleg      (csr_mideleg),
        .pmpcfg0      (csr_pmpcfg0),
        .pmpaddr0     (csr_pmpaddr0)
    );

    MMU u_mmu(
        .current_priv (current_priv),
        .satp         (csr_satp),
        .pmpcfg0      (csr_pmpcfg0),
        .pmpaddr0     (csr_pmpaddr0),
        .core_req     (mmu_core_req)
    );

4. MMU

每一次访存请求都需要经过pmp_checker的判断，如果判断地址不可用，直接报错。具体实施如下：

mmu.sv 的接口新增 pmpcfg0/pmpaddr0 输入，并新增 PMP 检查结果与 access fault cause 信号。saved_access_fault_cause 用于页表 walk 被 PMP 拒绝时按原始访问类型报告 access fault。

mmu.sv
    input  u64         pmpcfg0, pmpaddr0,

    u64 request_fault_cause, saved_fault_cause, saved_access_fault_cause;
    u64 req_pmp_fault_cause, pte_pmp_fault_cause, l2_pmp_fault_cause, l1_pmp_fault_cause, l0_pmp_fault_cause;
    u1 req_pmp_allow, pte_pmp_allow, l2_pmp_allow, l1_pmp_allow, l0_pmp_allow;

    `UNUSED_OK({pte_pmp_fault_cause})

mmu.sv 中一共例化五个 pmp_checker：原始请求、页表 PTE 读取、以及 L2/L1/L0 三级页表叶子命中后的最终物理地址检查。

mmu.sv
    pmp_checker u_req_pmp_checker(
        .paddr        (core_req.addr),
        .access_size  (core_req.size),
        .access_type  (req_access_type),
        .current_priv (current_priv),
        .pmpcfg0      (pmpcfg0),
        .pmpaddr0     (pmpaddr0),

        .allow        (req_pmp_allow),
        .fault_cause  (req_pmp_fault_cause)
    );

    pmp_checker u_pte_pmp_checker(
        .paddr        (pte_addr),
        .access_size  (MSIZE8),
        .access_type  (MMU_REQ_LOAD),
        .current_priv (saved_priv),
        .pmpcfg0      (pmpcfg0),
        .pmpaddr0     (pmpaddr0),

        .allow        (pte_pmp_allow),
        .fault_cause  (pte_pmp_fault_cause)
    );

    pmp_checker u_l2_pmp_checker(
        .paddr        (l2_paddr),
        .access_size  (saved_req.size),
        .access_type  (saved_access_type),
        .current_priv (saved_priv),
        .pmpcfg0      (pmpcfg0),
        .pmpaddr0     (pmpaddr0),

        .allow        (l2_pmp_allow),
        .fault_cause  (l2_pmp_fault_cause)
    );

    pmp_checker u_l1_pmp_checker(
        .paddr        (l1_paddr),
        .access_size  (saved_req.size),
        .access_type  (saved_access_type),
        .current_priv (saved_priv),
        .pmpcfg0      (pmpcfg0),
        .pmpaddr0     (pmpaddr0),

        .allow        (l1_pmp_allow),
        .fault_cause  (l1_pmp_fault_cause)
    );

    pmp_checker u_l0_pmp_checker(
        .paddr        (l0_paddr),
        .access_size  (saved_req.size),
        .access_type  (saved_access_type),
        .current_priv (saved_priv),
        .pmpcfg0      (pmpcfg0),
        .pmpaddr0     (pmpaddr0),

        .allow        (l0_pmp_allow),
        .fault_cause  (l0_pmp_fault_cause)
    );

saved_access_fault_cause 用于把页表 walk 期间的 PMP 拒绝转换成原始取指、load、store 对应的 access fault。

mmu.sv
    always_comb begin
        unique case (saved_access_type)
            MMU_REQ_INST:  saved_access_fault_cause = 64'd1;
            MMU_REQ_LOAD:  saved_access_fault_cause = 64'd5;
            MMU_REQ_STORE: saved_access_fault_cause = 64'd7;
            default:       saved_access_fault_cause = 64'd5;
        endcase
    end

页表 walk 发出 PTE 读取请求前增加 pte_pmp_allow 门控，避免在 PMP 已拒绝的情况下继续访问总线。

mmu.sv
    MMU_L2, MMU_L1, MMU_L0: begin
        if (pte_pmp_allow) begin
            dreq = pte_req;
        end
    end

未开启分页时，MMU_IDLE 在进入 MMU_DIRECT 前检查原始物理地址。PMP 拒绝时直接进入 MMU_FAULT。

mmu.sv
    end else if (!req_pmp_allow) begin
        state <= MMU_FAULT;
        fault_cause <= req_pmp_fault_cause;
        fault_tval <= core_req.addr;
    end else begin
        state <= MMU_DIRECT;
    end

MMU_L2 状态先检查 PTE 读取地址是否被 PMP 允许，再在 L2 叶子 PTE 命中时检查 l2_paddr。允许后才更新 saved_req.addr。

mmu.sv
    MMU_L2: begin
        if (!pte_pmp_allow) begin
            state <= MMU_FAULT;
            fault_cause <= saved_access_fault_cause;
            fault_tval <= saved_vaddr;
        end else if (dresp.data_ok) begin
            if (pte_fault) begin
                state <= MMU_FAULT;
                fault_cause <= saved_fault_cause;
                fault_tval <= saved_vaddr;
            end else if (pte_is_leaf) begin
                if (!l2_pmp_allow) begin
                    state <= MMU_FAULT;
                    fault_cause <= l2_pmp_fault_cause;
                    fault_tval <= saved_vaddr;
                end else begin
                    state <= MMU_ACCESS;
                    saved_req.addr <= l2_paddr;
                end
            end else begin
                state <= MMU_L1;
                page_base <= l1_page_base;
            end
        end
    end

MMU_L1 状态同样先检查 PTE 读取，再在 L1 叶子 PTE 命中时检查 l1_paddr。

mmu.sv
    MMU_L1: begin
        if (!pte_pmp_allow) begin
            state <= MMU_FAULT;
            fault_cause <= saved_access_fault_cause;
            fault_tval <= saved_vaddr;
        end else if (dresp.data_ok) begin
            if (pte_fault) begin
                state <= MMU_FAULT;
                fault_cause <= saved_fault_cause;
                fault_tval <= saved_vaddr;
            end else if (pte_is_leaf) begin
                if (!l1_pmp_allow) begin
                    state <= MMU_FAULT;
                    fault_cause <= l1_pmp_fault_cause;
                    fault_tval <= saved_vaddr;
                end else begin
                    state <= MMU_ACCESS;
                    saved_req.addr <= l1_paddr;
                end
            end else begin
                state <= MMU_L0;
                page_base <= l0_page_base;
            end
        end
    end

MMU_L0 状态检查 PTE 读取后，对最终 4KB 页物理地址 l0_paddr 做 PMP 检查。通过后进入 MMU_ACCESS。

mmu.sv
    MMU_L0: begin
        if (!pte_pmp_allow) begin
            state <= MMU_FAULT;
            fault_cause <= saved_access_fault_cause;
            fault_tval <= saved_vaddr;
        end else if (dresp.data_ok) begin
            if (pte_fault) begin
                state <= MMU_FAULT;
                fault_cause <= saved_fault_cause;
                fault_tval <= saved_vaddr;
            end else begin
                if (!l0_pmp_allow) begin
                    state <= MMU_FAULT;
                    fault_cause <= l0_pmp_fault_cause;
                    fault_tval <= saved_vaddr;
                end else begin
                    state <= MMU_ACCESS;
                    saved_req.addr <= l0_paddr;
                end
            end
        end
    end

三、最终输出

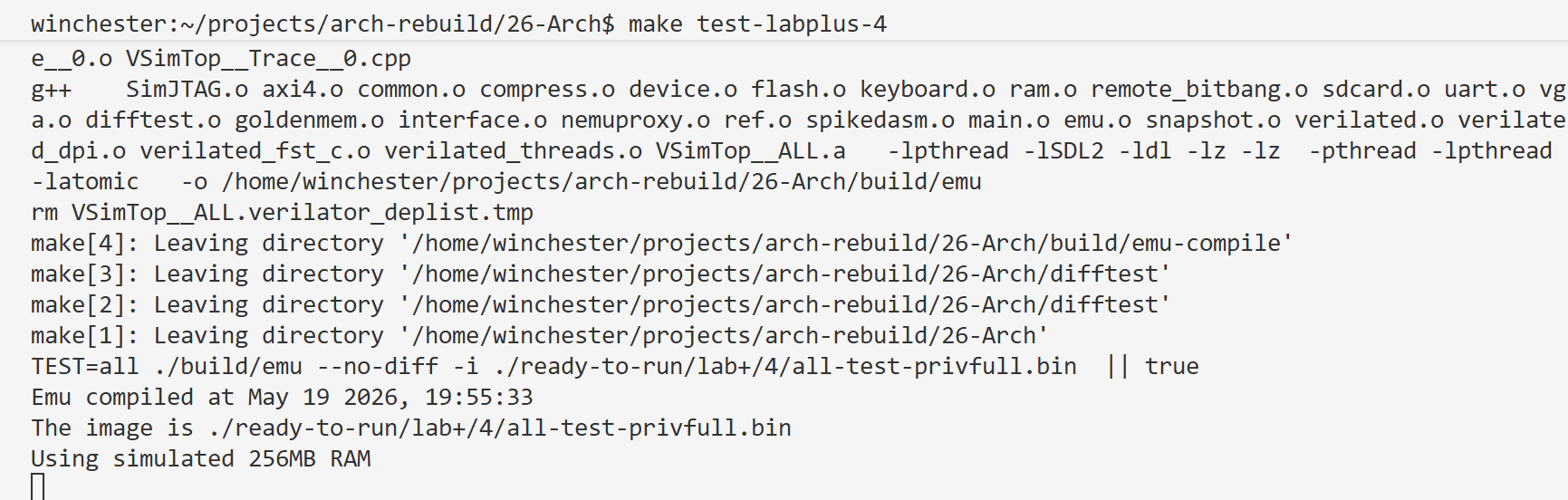

经过测试，无法通过make test-labplus-4，程序长时间无法退出。经过排查源码，发现需要实现U模式，但之前的lab没有这一要求（我只实现了S模式） alt text

四、参考资料

知乎-RISC-V PMP物理内存保护机制详解
RISC-V官方手册: The RISC-V Instruction Set Manual Volume II: Privileged Architecture

校内课程 > 计算机组成原理
