构建五级流水线——lab5

一、lab5背景

在这个 Lab 中，我们需要真正处理异常和中断，需要完成 MRET、ECALL 和 MMU（支持 Sv39 页表）。
说了这么老半天，到底什么是异常，什么是中断？
具体的细节会在实现时说明，根据资料，大致可以这样归类：

• 异常：运行中的程序自己出了问题（系统内部产生），如缺页异常，除零异常
• 中断：程序外的外部事件对运行中的程序造成了影响（系统外部产生），如键盘输入 Ctrl+C，关机

处理异常时，需要遵循精确异常的宗旨，即异常指令之前的所有指令必须走完它们的生命周期，而异常指令之后的所有指令不能对计算机（包括内存、通用寄存器、CSR 寄存器、PC、特权级别等）造成任何影响。
这听上去非常合理，毕竟这样才方便我们专门针对异常进行处理：发现是异常指令时，直接清空整条流水线即可。
然而并不是所有指令都只在 WB 阶段才对系统发生作用，比如对于 store 指令，会在 MEM 阶段将数值写入内存：
当 trap 指令走到 mem_wb 时，在同一拍，store 指令处在 ex_mem。这一拍中，trap_unit 发现需要清空流水线，但是下一拍才能将这个信息广播出去。然而，这一拍中，MEM 就会将数据写入内存，导致流水线清空不完全。同理，dbus 访存也需要被阻止。
实际上，下一拍传递到 mem_wb 的任何信号都需要被 flush 掉，无论它是否是 store 指令。不然这条指令依然会被 commit 导致报错。在第四板块中会详细处理。
那么，如何衡量一条指令的生命周期呢？这就需要将 commit_fire 这个点拿出来重新审视一番了。在前几个 Lab 中，这个布尔值用来向 Difftest 说明当前是否进行一次提交，拆成自然语言就是当前允许 mem_wb 信号有效且正常流动。也就是一条指令只要经过 mem_wb 这个门槛，进入了只会写入寄存器的 WB 阶段，就绝对不会再出现任何报错了，过完 WB 阶段，它就彻底被执行完毕了。

assign commit_fire = mem_wb_valid && ctrl_mem_wb_enable;

因此，我们需要让两条异常指令 ECALL 和 MRET 一路走到 WB 阶段之后再更改 CSR、特权级别、PC 等。否则，需要刷新流水线时，它们已经造成的状态改变难以被恢复

Part I —— ecall与mret指令

二、准备工作——新建枚举类型

为了表示新增的特权级别，在 mypkg 中新建枚举类型：

typedef enum u2 {
    PRIV_U = 2'b00,
    PRIV_S = 2'b01,
    PRIV_M = 2'b11
} priv_t;

还记得 Lab4 中的 MSTATUS 寄存器吗？在 Lab4 中，我们提到 MSTATUS “包含一系列状态和控制位”，这里我们正是针对 MSTATUS 中的具体四位进行更改。其中 MIE 和 MPIE 共同用于控制 CPU 是否响应异常；MPRV 用于核对特权级别；MPP 是两位字段，决定 trap 发生前的特权级别，便于处理完异常后还原至原有的特权级别。

typedef enum logic [5:0] {
    MSTATUS_MIE_BIT  = 6'd3,
    MSTATUS_MPIE_BIT = 6'd7,
    MSTATUS_MPRV_BIT = 6'd17
} mstatus_bit_t;

localparam int unsigned MSTATUS_MPP_LOW  = 11;
localparam int unsigned MSTATUS_MPP_HIGH = 12;

现在新的特权级别已经能直观地看出来了。在 core 中，我们保存当前的特权级别 current_priv，并且让它在 reset 时回到 M 状态，对应 Lab 中“开机时处在 M 状态”的要求。

priv_t current_priv;

always_ff @(posedge clk) begin
    if (reset) begin
        current_priv <= PRIV_M;
    end
end

接着，将它接入 DifftestCSRState。这里 Difftest 的 priviledgeMode 接口是 2 位，而 current_priv 本身已经按 RISC-V 规范编码成 2 位，所以直接连接即可：

DifftestCSRState DifftestCSRState(
    .priviledgeMode(current_priv)
);

三、先搞定 ECALL 与 MRET 指令

1. 这两条指令都是什么？

MRET 一般出现在异常处理完成之后，让 CPU 退回到异常开始之前的状态，这包括特权级别、中断状态和 PC 指针。它单独调用，不涉及任何寄存器读写操作，除了开头结尾的 funct 和 opcode，其余部分都是零，机器码为 32'h30200073。
ECALL（environment call）指令用于触发系统调用，是程序特权级别不够时让系统在更高级别下代为完成的请示。它也是单独调用，具有固定二进制码 32'h00000073。调用 ECALL 前，程序会通过应用 程序二进制接口（ABI） 约定将系统调用号和参数存入特定寄存器中。
具体这两套指令要做什么，在 Lab 的 Wiki 上写的很详细。这里假设只实现 U 和 M 模式，S 模式作为 bonus 放在后面实现。

2. 识别、传递、实例化

由于机器码固定，直接在 decoder 中筛选即可：

output u1 is_ecall, is_mret;
assign is_ecall = (inst == 32'h00000073);
assign is_mret  = (inst == 32'h30200073);

在 id_ex、ex_mem、mem_wb 中传递它们，同样为了防止意外识别成异常信号，只在 valid 时传递

input  u1 is_trap_in,  is_mret_in;
output u1 is_trap_out, is_mret_out;

always_ff @(posedge clk) begin
    if (reset) begin
        is_trap_out <= 1'b0;
        is_mret_out  <= 1'b0;
    end else if (enable) begin
        if (valid_in) begin
            is_trap_out <= is_trap_in;
            is_mret_out  <= is_mret_in;
        end else begin
            is_trap_out  <= 1'b0;
            is_mret_out   <= 1'b0;
        end
    end
end

最后在 core 中实例化它们

u1 decoder_is_ecall, decoder_is_mret;
u1 id_ex_is_ecall,   id_ex_is_mret;
u1 ex_mem_is_ecall,  ex_mem_is_mret;
u1 mem_wb_is_ecall,  mem_wb_is_mret;

decoder u_decoder(
    .is_ecall   (decoder_is_ecall),
    .is_mret    (decoder_is_mret)
);

id_ex u_id_ex(
    .is_trap_in  (decoder_is_ecall),
    .is_mret_in   (decoder_is_mret),
    .is_trap_out (id_ex_is_ecall),
    .is_mret_out  (id_ex_is_mret)
);

ex_mem u_ex_mem(
    .is_trap_in  (id_ex_is_ecall),
    .is_mret_in   (id_ex_is_mret),
    .is_trap_out (ex_mem_is_ecall),
    .is_mret_out  (ex_mem_is_mret)
);

mem_wb u_mem_wb(
    .is_trap_in  (ex_mem_is_ecall),
    .is_mret_in   (ex_mem_is_mret),
    .is_trap_out (mem_wb_is_ecall),
    .is_mret_out  (mem_wb_is_mret)
);

3. trap 信号控制单元

这两条指令的处理方式又与之前不同，因此我在 utils 文件夹中新建 trap_unit 进行处理。它们都涉及到 MCAUSE、MEPC、MTVAL、priv 四个量：

① ECALL 指令：主动记录异常发生时的系统状态，导致特权级别升高。根据 Wiki 界面，我们需要完成如下事项：

当处理异常的时候，你应该：
保存当前 PC 到 MEPC
设置 CSR：MCAUSE 参考 表格 ，我们这里是 8 或 11。
设置 CSR：MPIE 设置为原来的 MIE，MIE 设置为 0。MPP 设置为当前（执行之前）的特权级别。
特权级别设置为 M

其中，“跳转到 MTVEC，冲刷流水线”这一条将在第四板块详解，其他条目如下：

• 首先，判断当前是否是一条有效的 ECALL 指令：valid 信号用于告知当前是否是一条有效的 trap 指令，由 commit_fire 和 is_ecall 共同决定

trap_unit.sv
    assign trap_valid     = commit_fire && mem_wb_is_ecall;

• 保存当前 PC 至 MEPC：发生异常时的 PC 就是 ECALL 指令，等到实际调用时再将 PC+4

trap_unit.sv
    assign trap_mepc        = mem_wb_pc;

csr_file.sv
    if (trap_commit) begin
        mepc = trap_mepc;
    end

• 设置 MCAUSE：由于此 CPU 简化了特权级别，只涉及 U 和 M 两种，根据规则规定，如果 ECALL 发生时当前处在 User 级别，则原因编号为 8，M 对应 11

trap_unit.sv
    assign trap_cause     = (current_priv == PRIV_U) ? 64'd8 : 64'd11;

• 设置 MPIE、MIE：

csr_file.sv
    if (trap_commit) begin
        mstatus[MSTATUS_MPIE_BIT] = mstatus_reg[MSTATUS_MIE_BIT];
        mstatus[MSTATUS_MIE_BIT] = 1'b0;
    end

• 最后记录当前的特权状态，并存入 MPP

trap_unit.sv
    assign trap_from_priv = current_priv;

csr_file.sv
    if (trap_commit) begin
        mstatus[MSTATUS_MPP_HIGH:MSTATUS_MPP_LOW] = trap_from_priv;
    end

• 特权级别设置为 M

core.sv
    else if (trap_unit_trap_valid) begin
        current_priv <= PRIV_M;
    end

• 额外地，设置 MTVAL。尽管当前 ECALL 指令不需要记录 MTVAL，但在 Lab6 中处理其他异常时就需要记录这个值了

trap_unit.sv
    assign trap_tval      = 64'b0;
    assign trap_from_priv = current_priv;

csr_file.sv
    if (trap_commit) begin
        mtval = trap_mtval;
    end

② MRET 指令：负责在异常处理完成之后将状态进行还原，导致特权级别降低

需要注意，当一个异常发出时，CPU 所处的状态可能并不是最高权限的 M 模式，但是在实际处理异常时，CPU 会被强制切换成 M 模式，通过更高的访问权限来尝试解决问题。但异常如果包含恶意，通过 M 模式把重要的信息泄露出去就危险了。因此，需要记录异常发生时处在的权限等级（用 MSTATUS 中的 MPP 位进行记录），并设置 MPRV=1 表示处理时需要伪装自己是 MPP 中的权限等级进行处理。实际执行中我们采用防御性编程，只要异常发出时的权限不是 M，就让 MPRV=0。毕竟权限为 M 不代表着一定要伪装成 MPP 中的值。
根据 RISC-V 中的要求：

An MRET or SRET instruction is used to return from a trap in M-mode or S-mode respectively. When executing an xRET instruction, supposing xPP holds the value y, xIE is set to xPIE; the privilege mode is changed to y; xPIE is set to 1; and xPP is set to the least-privileged supported mode (U if U-mode is implemented, else M). If y≠M, xRET also sets MPRV=0.

也就是说 MRET 要做以下几件事：

• 将 MIE 还原为 MPIE 中存下来的旧值，MPIE 设置为 1，

csr_file.sv
    else if (mret_commit) begin
        mstatus[MSTATUS_MIE_BIT] = mstatus_reg[MSTATUS_MPIE_BIT];
        mstatus[MSTATUS_MPIE_BIT] = 1'b1;
    end

• 将当前的 MPP 值 mret_previous_priv 提取出来，存入 current_priv

trap_unit.sv
    assign mret_valid     = commit_fire && mem_wb_is_mret;
    assign mret_previous_priv = priv_t'(csr_mstatus[MSTATUS_MPP_HIGH:MSTATUS_MPP_LOW]);

core.sv
    always_ff @(posedge clk) begin
		end else if (trap_unit_mret_valid) begin
			current_priv <= trap_unit_mret_previous_priv;
		end
	end

• 此时记录旧权限的 MPP 已经废弃了，因此将其设置为最低权限的 U 模式，确保 MRET 指令结束后旧权限一定为 U；同时用 csr_file 内部旧的 mstatus_reg.MPP 判断返回目标是否为 M，若否，则将 MPRV 设置为 0。这里不把 trap_unit 的 mret_previous_priv 再接回 csr_file，避免 csr_mstatus 和 mstatus 更新逻辑之间形成组合环。

csr_file.sv
    mstatus[MSTATUS_MPP_HIGH:MSTATUS_MPP_LOW] = PRIV_U;
    if (mstatus_reg[MSTATUS_MPP_HIGH:MSTATUS_MPP_LOW] != PRIV_M) begin
        mstatus[MSTATUS_MPRV_BIT] = 1'b0;
    end

③ 最后，在 core 中实例化并连线。

首先引入 trap_unit，并声明 trap_unit 和 csr_file 之间需要连接的信号：

`include "src/utils/trap_unit.sv"

u1 trap_unit_trap_valid, trap_unit_mret_valid;
u64 trap_unit_trap_mepc, trap_unit_trap_cause, trap_unit_trap_tval;
priv_t trap_unit_trap_from_priv, csr_mstatus_reg_mpp;

接着，在 core 中更新 current_priv：

always_ff @(posedge clk) begin
    if (reset) begin
        current_priv <= PRIV_M;
    end else if (trap_unit_trap_valid) begin
        current_priv <= PRIV_M;
    end else if (trap_unit_mret_valid) begin
        current_priv <= csr_mstatus_reg_mpp;
    end
end

然后，将 trap_unit 产生的 trap 和 MRET 信息接到 csr_file，这里只展示新增信号：

csr_file u_csr_file(
    // ...
    .trap_commit     (trap_unit_trap_valid),
    .trap_mepc       (trap_unit_trap_mepc),
    .trap_mcause     (trap_unit_trap_cause),
    .trap_mtval      (trap_unit_trap_tval),
    .trap_from_priv  (trap_unit_trap_from_priv),
    .mret_commit      (trap_unit_mret_valid),
    .mstatus_reg_mpp  (csr_mstatus_reg_mpp)
);

最后实例化 trap_unit，把 WB 阶段的 ECALL/MRET 标记、当前特权级和相关 CSR 接进去：

trap_unit u_trap_unit(
    .commit_fire        (commit_fire),
    .mem_wb_is_ecall    (mem_wb_is_ecall),
    .mem_wb_is_mret     (mem_wb_is_mret),
    .mem_wb_pc          (mem_wb_pc),
    .current_priv       (current_priv),
    .csr_mepc           (csr_mepc),
    .csr_mtvec          (csr_mtvec),
    .trap_valid         (trap_unit_trap_valid),
    .trap_mepc            (trap_unit_trap_mepc),
    .trap_cause         (trap_unit_trap_cause),
    .trap_tval          (trap_unit_trap_tval),
    .trap_from_priv     (trap_unit_trap_from_priv),
    .mret_valid         (trap_unit_mret_valid)
);

四、让 PC 和 flush 指令受到异常指令的控制

1. 前一拍不是 ECALL/MRET

这一步紧接上一步，将 PC 重定向和 flush 真正落实到流水线中。
是否要跳转实例化为 redirect_valid，只要 trap 或者 MRET 其中一个生效就进行跳转
异常引起的 PC 跳转在代码中实例化为 redirect_pc，对于 ECALL 指令，需要跳转到 CPU 专用异常处理地址 MTVEC，MRET 则是要返回异常出现的地址 MEPC

module trap_unit
(
    output u1     redirect_valid,
    output u64    redirect_pc
);

    assign redirect_valid = trap_valid || mret_valid;
    assign redirect_pc    = trap_valid ? csr_mtvec : csr_mepc;
endmodule

对应地，在 ctrl 模块中引入 redirect_valid，以应用最新的 flush 信号。由于 mem_wb 信号为当前处理阶段，不能 flush，其他三个寄存器都需要 flush

module ctrl
(
    input u1 ex_mem_read, should_jump, commit_flush, ex_is_mul, ex_mul_done
);

    assign if_id_flush = (global_enable && (should_jump || commit_flush) || pending_jump);

    assign id_ex_flush = (global_enable && (should_jump || commit_flush) || pending_jump) |
                         (global_enable && load_use_stall);

    assign ex_mem_flush = (global_enable && commit_flush) || (global_enable && mul_stall);
endmodule

最后在 core 中进行实例化，注意异常的 PC 跳转优先级最高，因此在原有 Lab3 的跳转逻辑上加上 trap 的判断，并连入 pc 模块。

u1  trap_unit_redirect_valid, pc_should_jump;
u64 trap_unit_redirect_pc, pc_jump_addr;

assign pc_should_jump = trap_unit_redirect_valid ? 1'b1 : ex_should_jump_real;
assign pc_jump_addr   = trap_unit_redirect_valid ? trap_unit_redirect_pc : ex_jump_addr_real;

pc u_pc(
    .should_jump(pc_should_jump),
    .jump_addr  (pc_jump_addr)
);

trap_unit u_trap_unit(
    .redirect_valid (trap_unit_redirect_valid),
    .redirect_pc    (trap_unit_redirect_pc)
);

ctrl u_ctrl(
    .should_jump  (pc_should_jump),
    .commit_flush (trap_unit_redirect_valid)
);

2. 前一拍是 ECALL/MRET

无论任何在 MRET/ECALL 后的指令，都需要防止它们提交，也就是需要引入 mem_wb_flush。需要注意这个 flush 不能和前几个 flush 一样用 commit_flush 决定，因为 commit_flush 来自 redirect_valid，而这个信号在 ECALL 指令的下一拍才产生，已经来不及拦截 MEM 阶段的行为了，因此作出如下修改：
首先是通过 mem_wb 的值拦截 store 和 dbus，在 core 中新增 trap_kill_mem，表示需要拦截这次 MEM 访存行为，并接入 ex_mem；对于 dbus，直接修改 valid 值；同时，直接拦截 mem_wb 的 valid 信号，这样就不用管当前信号是否是 store

core.sv
    u1  trap_kill_mem;
    assign trap_kill_mem = mem_wb_valid && (mem_wb_is_ecall || mem_wb_is_mret);
    assign dreq.valid  = mem_dreq_valid && ~trap_kill_mem;
    mem_wb u_mem_wb(
        .valid_in       (ex_mem_valid && ~trap_kill_mem),
    );

五、连接 Difftest

最后检查 DifftestCSRState。current_priv 已经是 2 位的 RISC-V 特权级编码，因此可以直接接到 priviledgeMode。同时，ECALL/MRET 修改过的 MSTATUS、MEPC、MCAUSE、MTVAL 和 MTVEC 都需要从 csr_file 的输出接入 Difftest。

DifftestCSRState DifftestCSRState(
    .priviledgeMode     (current_priv),
    .mstatus            (csr_mstatus),
    .mepc               (csr_mepc),
    .mtval              (csr_mtval),
    .mtvec              (csr_mtvec),
    .mcause             (csr_mcause),
    .satp               (csr_satp),
    .mip                (csr_mip),
    .mie                (csr_mie),
    .mscratch           (csr_mscratch),
    .mideleg            (csr_mideleg),
    .medeleg            (csr_medeleg)
);

Part II —— MMU

一、基本概念

1. Page、Page Table

页（page）指的是固定大小的内存块，也是内存管理的最小基本单位。页表（page table）是一个页表项（Page Table Entry, PTE）数组，每个 PTE 对应一个虚拟页。

2. Virtual Memory、Physical Memory

我们知道，一个程序需要内存才能运行。对于 S 级和 U 级的程序，直接让它们见到真实的物理地址是不安全的，它们只能拿到虚拟地址（Virtual Address, VA）。在执行时，CPU 需要把虚拟地址翻译成真实物理地址（Physical Address, PA），而这个翻译过程就会用到 page table。

存储页表根地址和分页模式的是 satp 寄存器。对于本 Lab 实现的 Sv39 页表，satp 的构成如下所示（摘自 Lab Wiki）：

63       60 59                  44 43                                0
---------------------------------------------------------------------
|   MODE   |         ASID         |                PPN               |
---------------------------------------------------------------------

其中，最高 4 位是分页模式 MODE，取值为 8 时代表使用 Sv39 页表模式，取值为 0 时代表不进行页表翻译。PPN 的全称是 Physical Page Number，指的是真实物理页号。

3. MMU（Memory Management Unit）

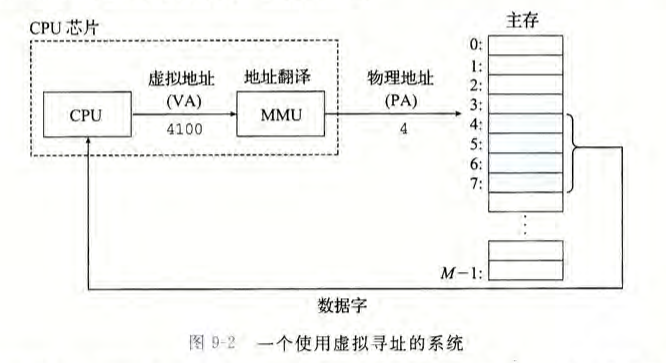

这个翻译职责由 CPU 中的 MMU 模块完成。CSAPP 中文版第三版图 9-2 清晰展示了 MMU 扮演的职责：

二、如何进行翻译

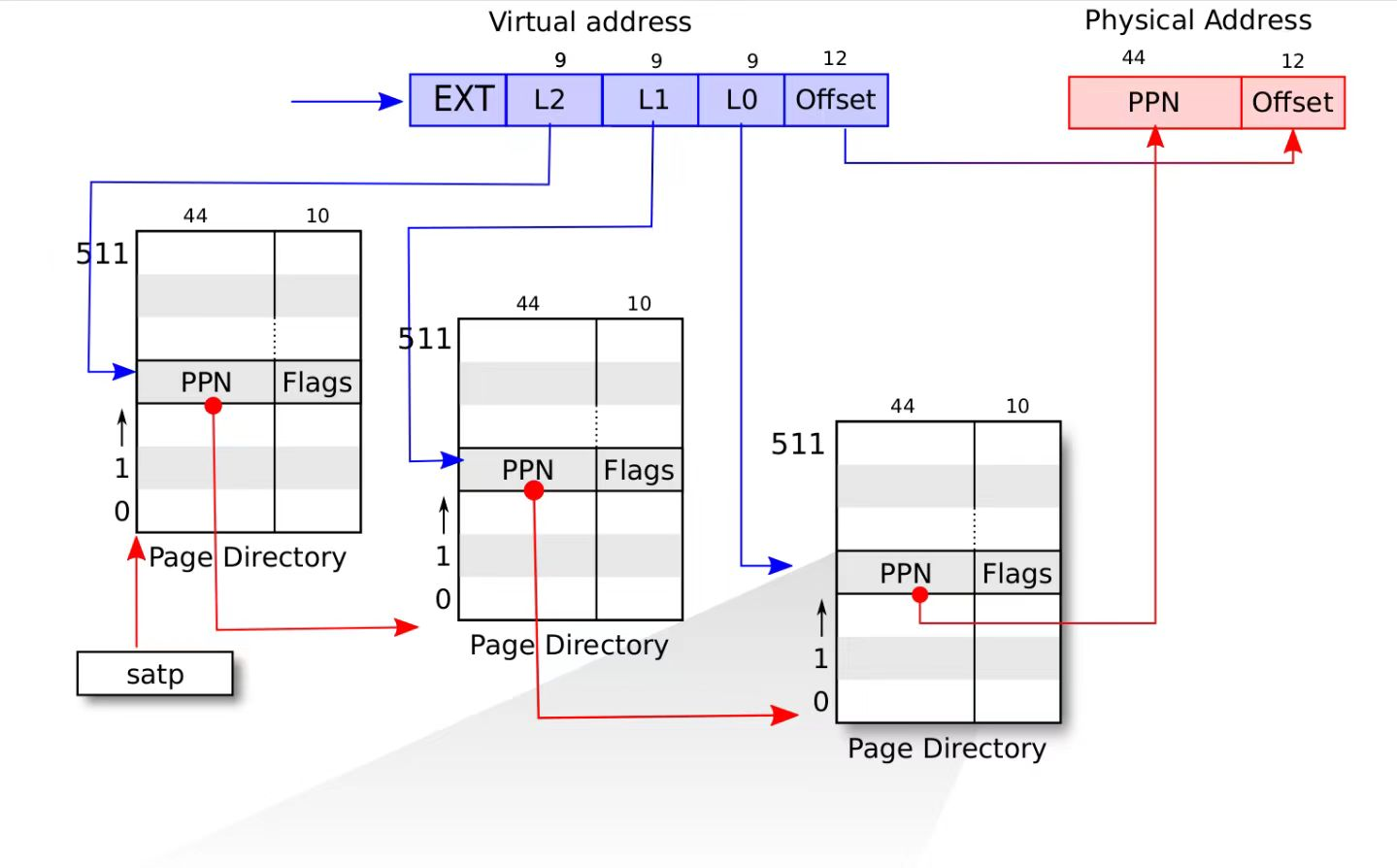

这张表是理解翻译过程的核心。我们采用 64 位地址系统，其中真实物理地址仅占据低 56 位，高 8 位全部为 0（否则报错）。一个页的大小为 4KB，这也意味着任何一个页起始地址的低 12 位都必须为 0。为了方便，整个翻译过程中只记录前 44 位，也就是 PPN。

而 Sv39 中的 39 指的是虚拟地址的有效位数。虚拟地址只使用低 39 位，高位需要进行符号扩展（否则报错）。低 12 位是真实地址中的页内偏移量（offset）；[38:30]、[29:21]、[20:12] 则分别是三层页表的索引地址。

每一层页表都会根据对应的索引地址，从根地址开始的 512 * 64 / 8 = 4KB 的页中进行查询，得到一个 64 位的 PTE。每个 PTE 的高 10 位是保留位，必须为 0（否则报错）；中间的 44 位是 PPN，左移 12 位后即可得到下一层页表的根地址。

递归查询到第三层后，将第三层 PTE 中的 PPN 左移 12 位，再拼上页内偏移量 offset，开头补上 8 个 0，就得到了最终的真实物理地址。

三、实施思路

核心难点是如何通过 satp 将虚拟地址翻译成真实物理地址。

X、bonus：S模式

实际上，可以直接用 trap_cause = {60'b0, 1'b1, 1'b0, current_priv}; 进行接线，因为 MCAUSE 正好等于四种特权级别对应的数值加 8

Y、吐槽

Codex 小插曲
我本来就觉得这个 mret_previous_priv 在 trap_unit 和 csr_file 之间反复横跳很绕，当时还问 Gemini 问了好久，试图理解。好吧其实就是写错了（
要注意，mret_previous_priv 本身来自 csr_file 中的 MSTATUS，因此不能再作为 csr_file 的输入，否则，trap_unit 和 csr_file 二者都是组合逻辑，会导致数值振荡，模拟时会报错。相对地，core 中写入 current_priv 的是时序逻辑，因此不会报错

   always_ff @(posedge clk) begin
	end else if (trap_unit_mret_valid) begin
		current_priv <= trap_unit_mret_previous_priv;
	end
end

我感觉这个逻辑很混乱，最终直接删除了 trap_unit 中的 mret_previous_priv。如何获取旧的 MPP 值呢？我们不能直接从 MSTATUS 中读取，因为 MRET 指令在这一拍到来时，组合逻辑中的 MPP 会直接被修改为 U 模式，这不一定与旧的 MPP 一致。我们需要从时序逻辑 mstatus_reg 中导出旧的 MPP 值，因为 mstatus_reg 下一回合才会更新。
最终，trap_unit 删除了以下部分：

input  u64    csr_mstatus,
output priv_t mret_previous_priv,
assign mret_previous_priv = priv_t'(csr_mstatus[MSTATUS_MPP_HIGH:MSTATUS_MPP_LOW]);

csr_file 中导出 mstatus_reg 值

output priv_t mstatus_reg_mpp,
assign mstatus_reg_mpp = priv_t'(mstatus_reg[MSTATUS_MPP_HIGH:MSTATUS_MPP_LOW]);

core 中获取 mstatus_reg 的值：

   priv_t csr_mstatus_reg_mpp;
   always_ff @(posedge clk) begin
	end else if (trap_unit_mret_valid) begin
		current_priv <= csr_mstatus_reg_mpp;
	end
end

---

总之，codex很好用但不是万能的，很多时候会把事情搞复杂，不如人脑判断，或者整个项目完全不由人插手

参考文献

这些资料对于我搞清楚这个lab到底在干什么很有帮助：

1. https://www.cnblogs.com/LuoboLiam/p/13411709.html
2. https://foxsen.github.io/archbase/%E6%8C%87%E4%BB%A4%E6%B5%81%E6%B0%B4%E7%BA%BF.html#sec-precise-exception
3. https://zhuanlan.zhihu.com/p/561136976
   感谢大佬！
